網絡設備中三層交換機具有網絡層的功能，相當于交換機和路由器的結合，利用三層交換機實現不同VLAN的PC之間進行通信。三層交換機怎么設置VLAN間路由?

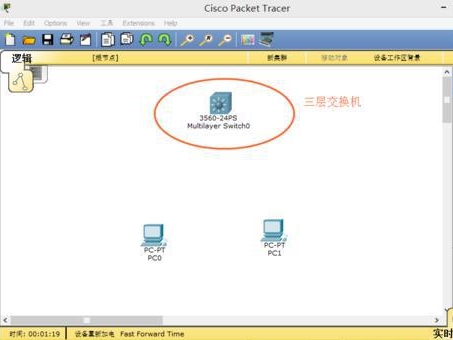

　　1、首先打開思科模擬器軟件，找出一臺三層交換機和兩臺PC，如下圖所示：

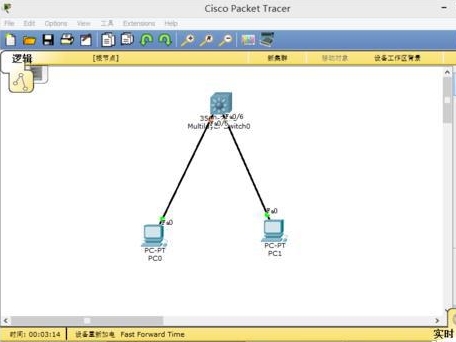

　　2、將三層交換機和兩臺PC用直通線連接起來，如下圖所示：

　　3、在三層交換機上劃分VLAN，命令是：

　　復制內容到剪貼板

　　Switch#conf tEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#vlan 2Switch(config-vlan)#exitSwitch(config)#int f0/5Switch(config-if)#switchport mode access Switch(config-if)#switchport access vlan 1Switch(config-if)#int f0/6Switch(config-if)#switchport mode access Switch(config-if)#switchport access vlan 2

　　如下圖所示：

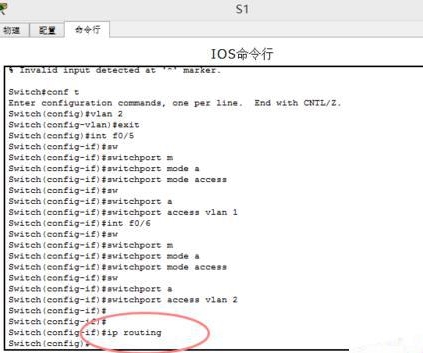

　　4、開啟三層交換機的三層交換路由功能，命令是：ip routing，如下圖所示：

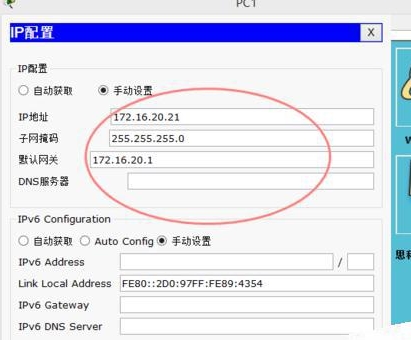

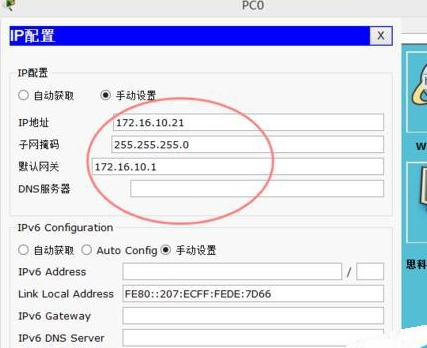

　　5、給PC配置IP地址和網關，如下圖所示：

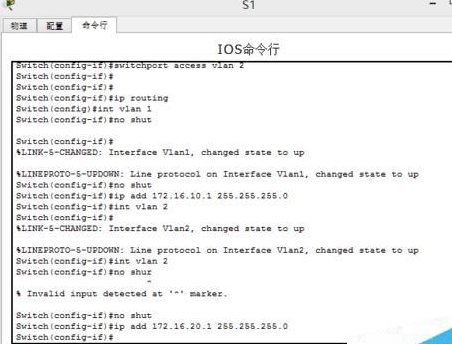

　　6、進入三層交換機里面配置VLAN，命令是：

　　復制內容到剪貼板

　　Switch(config)#int vlan 1Switch(config-if)#no shutSwitch(config-if)#ip add 172.16.10.1 255.255.255.0Switch(config-if)#int vlan 2 Switch(config-if)#no shutSwitch(config-if)#ip add 172.16.20.1 255.255.255.0

　　如下圖所示：

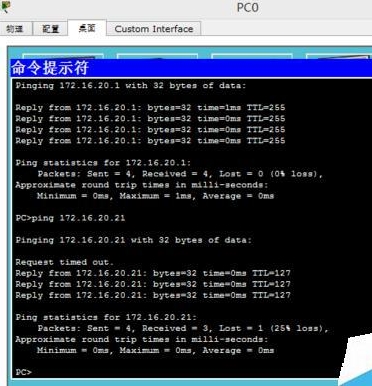

　　7、利用ping命令對PC之間進行通信測試，可以ping通的結果如下圖所示：

　　注意事項：

　　1、配置PC時一定要讓它們處于不同IP和網關。

　　2、配置三層交換機的VLAN，要讓它們的VLAN為PC之間的網關，切記，這很重要。

　　3、三層交換機一定要開啟路由功能，命令是“ip routing"。

　　4、配置三層交換機一定要在全局模式下配置。
