隨著社會信息化的進程步伐加快,人們對現代建筑的觀念和要求也不斷發生了變化,智能綜合布線系統大樓的出現為傳統的建筑注入了全新的理念,并成為現代建筑發展的方向,而結構化的綜合布線系統是實現大樓智能化的基礎和先決條件。

綜合布線,我們選用了靈活的星型拓?fù)浣Y(jié)構,可在配線架上進行跳線構成不同的邏輯結構,既適合于程控用戶交換機的需求,又適合計算機網絡系統、保安監控系統,以及建筑物控制系統的要求。本次設計的綜合布線系統結構分為兩層星型,主干部分為一級,水平部分為二級。主干部分的星型結構中心在位于樓宇的中間樓層的程控交換機房,向各個樓層輻射,傳輸介質為光纖和大對數雙絞電纜;水平部分的星型結構中心在各分配線間,由配線架引出水平雙絞電纜到各個信息點。這樣便形成兩級星型的兩點管理方式,這種方案實現了綜合布線在連接、配置上的靈活性。

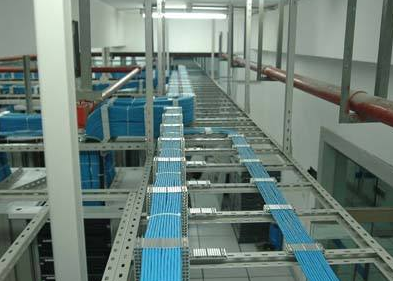

樓宇綜合布線

(1)水平區段設計:水平布線子系統是將干線子系統線路延伸到用戶工作區,該系統是從各個子配線間出發連向各個工作區的信息插座。工作區的終端設備可以是電話、微機,也可以是檢測儀表、測量傳感器等。

(2)垂直干線子系統的設計:干線子系統由設備間或管理區與水平子系統的引入口之間的連接線纜組成。干線是建筑物內綜合布線的主饋線纜,是用于樓層之間垂直線纜的統稱。在確定干線子系統所需要的線纜總對數之前,必須確定線纜中信息(信號)共享原則。對于基本型,每個工作區可選定2對雙絞電纜:對于增強型,每個工作區可選3對雙絞電纜和0.2芯光纖;綜合型每個工作區可選4對雙絞電纜和0.2芯光纖。在本系統中,雖然定位為基本型,但考慮系統的實用性和可擴展性,每個工作區選3對雙絞電纜。
