思科IP電話擴展模塊的大型LCD顯示屏可快速、方便地識別相關按鈕。使用思科IP電話7960的設置菜單，您可根據您的喜好調節思科7960電話和思科7914擴展模塊各自的LCD對比度。每個思科IP電話擴展模塊7914上的14個按鈕都可編程為目錄號碼(DN)、線路鍵或快速撥號鍵，就如同思科IP電話7960一樣。當用作DN鍵時，按鈕發光，可方便地識別呼叫狀態。

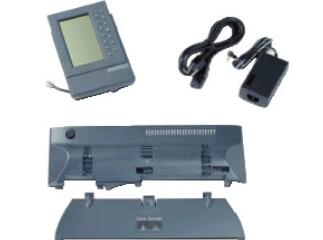

思科IP電話擴展模塊組建

特性和優點

線路鍵：使用Cisco CallManager管理工具，系統管理員可按需向思科7914擴展模塊上的按鈕分配一或多個DN。線路鍵將顯示正確的分配情況。

快速撥號：每個不用作線路(DN)鍵的按鈕能以與思科IP電話7960相同的方式，編程為快速撥號鍵。您可使用思科IP電話用戶選項網頁來對快速撥號號碼編程，并為相關按鈕標上適當名稱。

系統要求

Cisco CallManager 3.1 (2c)或更高版本

硬件要求

思科IP電話7960(CP-7960)

思科IP電話擴展模塊7914(CP-7914=)(最多兩個模塊)(每個思科7914配備連接電線)

根據需要，需單新支架(CP-SINGLEFOOTSTAND=)(圖2)或雙新支架(CP-DOUBLEFOOFSTAND=)(圖3)

用于提供本地電源的電源適配器(CP-PWR-CUBE=)和電源線(CP-PWR-CORD-xx=)
