機房UPS供配電系統設計方案

UPS供配電系統可以向負載提供穩壓精度高、穩頻、波形失真度小的高質量網絡數據電源，并且在與靜態旁路切換時可以做到供電無間斷。但要做到這點，它的前級供電質量不容忽視。對于機房內的設備而言，干凈、不間斷的電源供應是極端重要的。因為公用電網常會遭受自發的電壓變化或甚至是嚴重的供電中斷。可靠的解決辦法是采用不間斷電源，UPS不僅保證可靠的連續供電，而且UPS輸出比較穩定，沒有瞬變和諧波。因此，我們在設計網絡數據機房前級供電系統時應考慮3個方面：

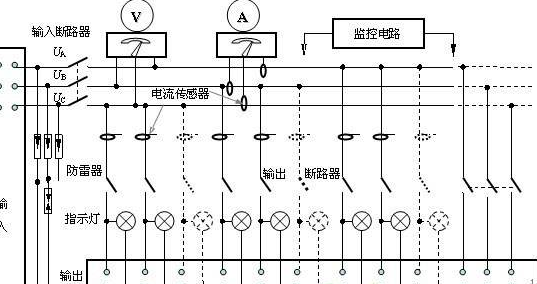

機房UPS供配電系統設計方案

1)前級供電系統電源質量不宜太差，電壓及頻率應穩定在正常范圍。一般地講，大容量UPS主機輸入電壓范圍應為380V±25%。電壓過低，將使UPS備用電池頻繁放電，最終因長期處于欠壓充電狀態而大大縮短它的使用壽命;相反，電壓過高，則易引起逆變器損壞。對于旁路輸入，其電壓和頻率波動也有一定的范圍，一般為額定電壓±10%，額定頻率±15%。如果前級電源變化范圍過大，就會導致逆變器和旁路電源之間的切換被禁止或有間斷。因此，如果網絡數據機’房的前級電網在電壓范圍上達不到要求，應在UPS前級配置合適的抗*交流穩壓電源，但不宜采用電子管型交流穩壓器或磁飽和穩壓器，因為這兩類穩壓器在開機時可產生瞬時高壓，輸出波形失真度也較大，易造成UPS故障。

(2)前級供電系統中不應當帶有頻繁啟動負載，比如經常使用的電梯，頻繁開啟的空調等。原因是在這些負載開、關機時會出現瞬間高低壓，使供電線路上電壓波形失真度過大，造成UPS市電旁路供電與逆變器供電轉換控制電路誤動作，進而引起同步控制電路故障。所以在條件許可下，宜將UPS電源盡可置于電網輸入的前端。

(3)前級供電系統中的交流發電機組容量應適當放大。大多數網絡數據機房都備有發電機組，以解決較長時間停電難以供電問題。但在配置發電機組時，其容量應考慮不少于UPS電源額定輸出功率的1.5~2倍，以保證發電機輸出電壓、頻率正常，并改善其波形失真度。
